Luogo di origine: | SHANDONG, CINA |
Marca: | HUASU |
Certificazione: | CE, ISO9001 |
Numero di modello: | SBG 500 |
Quantità di ordine minimo: | Insiemi 1 |
---|---|
Imballaggi particolari: | imballaggio di serie o come richiesto |
Tempi di consegna: | 60 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 20 insiemi/mese |
Tubo OD: | 300-500mm | L: D: | 30:1 |
---|---|---|---|
Espulsore: | SJ90/30 & SJ-75/30 | Motore a corrente alternata: | 110KW |
Invertitore: | FUJI (Giappone) o ABB | Uscita massima: | 20MT / giorno |
Tipo di raffreddamento: | Raffreddamento a aria e raffreddamento ad acqua | Sistema d'alimentazione: | Automatico |
Direzione di operazione: | Da destra a sinistra | Muffe: | Muoia dirige la manica dell'acqua/blocchetto della muffa |
Evidenziare: | Linea dell'estrusione del tubo del PE di OD500mm,linea dell'estrusione del tubo del PE 110kw,linea dell'estrusione del tubo del PE 320kg/H |

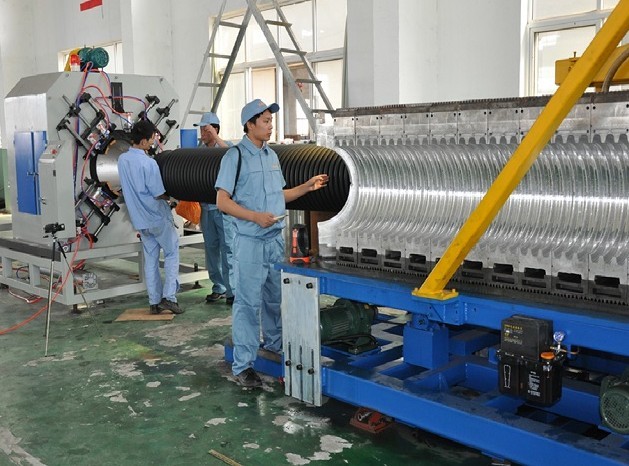

Il doppio strato dell'HDPE ha ondulato la linea SBG 500 del tubo
Può fare il diametro ID200-400mm del tubo
È ampiamente usato nella produzione delle condutture d'alimentazione dell'acqua dell'HDPE, condutture d'alimentazione del gas. Può fare i tubi dell'HDPE con il diametro da 16mm a 1200mm. Con molti anni di sviluppo del macchinario e di esperienza di plastica di progettazione, questo ppr che di diametro basso di successo del pe dell'HDPE del PVC di vendita calda la linea di plastica della macchina dell'estrusione di produzione del tubo con il prezzo ha la struttura unica, la progettazione è novello, l'attrezzatura l'intera linea disposizione è ragionevole, la prestazione di controllo è affidabile. Dal requisito differente, questa linea del tubo dell'HDPE ha potuto essere progettata come linea dell'estrusione del tubo di moltiplicare-strato.

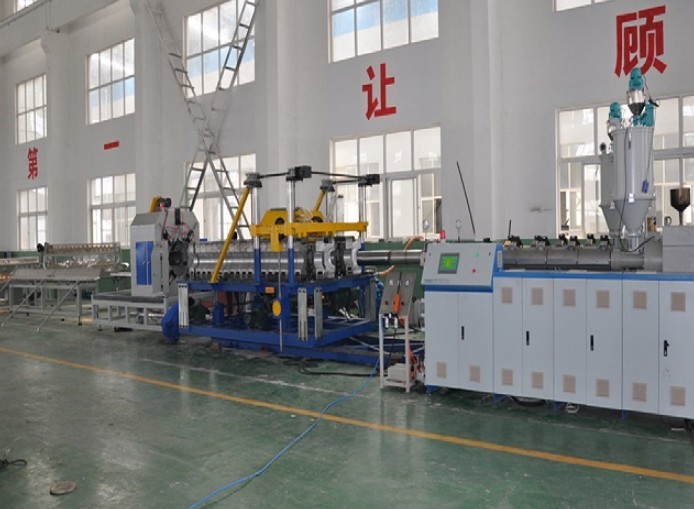

Processo
linea di segno tubo del saltatore del → del PE del tubo del → materiale dell'espulsore del → della taglierina del → della trazione-fuori del → della stampante del → del serbatoio di acqua di raffreddamento di spruzzo del → del carro armato di calibratura di vuoto del → del calibratore del → della muffa del → dell'espulsore che scarica scaffale (o secondo i requisiti del cliente)
Caratteristiche
1. L'espulsore della linea del tubo dell'HDPE adotta la vite di alta efficienza & il barilotto, il cambio sta indurendo il cambio dei denti con il sistema dell'autolubrificazione. Il motore adotta il motore standard e la velocità di Siemens controllati dall'invertitore di ABB. Il sistema di controllo adotta il controllo dello SpA di Siemens o il controllo del bottone.
2. Questa linea del tubo del PE è composta in muffa materiale dell'estrusore a vite + del tubo di charger+ singolo + carro armato di calibratura di vuoto + carro armato x di raffreddamento di spruzzatura 2sets + macchina della trazione-fuori di tre trattori a cingoli + impilatore della NO--polvere cutter+.
3. Il corpo del carro armato del carro armato di calibratura di vuoto adotta una struttura di due camere le parti di calibratura e di raffreddamento di vuoto. Sia del carro armato di vuoto che del carro armato di raffreddamento di spruzzatura adottare acciaio inossidabile 304#. Il sistema eccellente di vuoto assicura l'incollatura precisa per i tubi; il raffreddamento di spruzzatura migliorerà l'efficienza di raffreddamento; Sistema automatico del controllo della temperatura dell'acqua rendere la macchina più intelligente.
4. La macchina della trazione-fuori di questa linea del tubo adotterà il tipo dei trattori a cingoli. Con il codice del tester, può contare il segmento di tubo durante la produzione. Tagliando sistema per adottare la taglierina della NO--polvere con il sistema di controllo dello SpA.
NO.
|
Diametro interno (millimetri)
|
Diametro esterno (millimetri)
|
1 | 300 | |
2 | 350 | |
3 | 400 | |
4 | 450 | |
5 | 500 |
Espulsore
|
Motore
|
Max. Output
|
SJ90/30 | 110kw | 320kg/h |
SJ75/30 | 55kw | 160kg/h |
No.
|
Nome & modello
|
Quantità
|
|
01 | Singolo estrusore a vite SJ-90/30 | 1 insieme | |
02 | Singolo estrusore a vite SJ-75/30 | 1 insieme | |

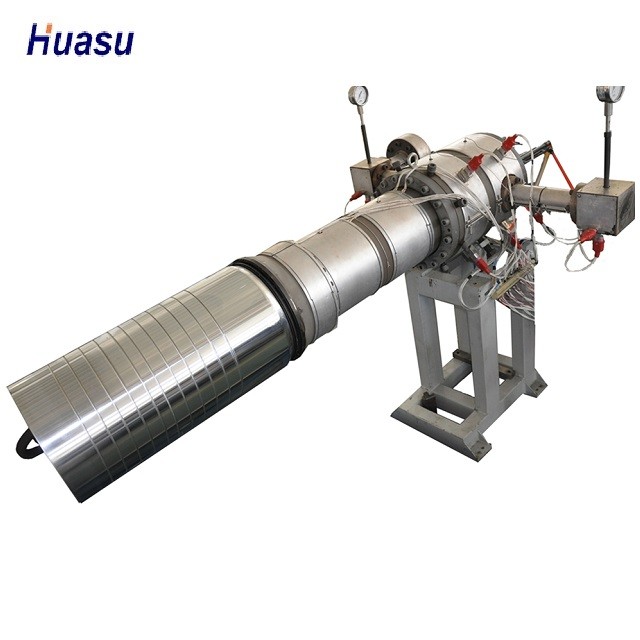

03 | 模具 delle muffe |
300mm muoiono blocchetto della muffa della manica dell'acqua a monte 300mm |
5 insiemi |
350mm muoiono blocchetto della muffa della manica dell'acqua a monte 350mm |
|||
400mm muoiono blocchetto della muffa della manica dell'acqua a monte 400mm |
|||
450mm muoiono blocchetto della muffa della manica dell'acqua a monte 450mm |
|||
500mm muoiono blocchetto della muffa della manica dell'acqua a monte 500mm |
|||

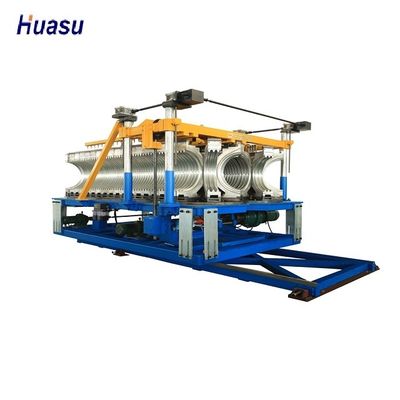

04 | Formazione della macchina SBCJ-500 | 1 insieme | |
05 | Carro armato di raffreddamento ad acqua | 1 insieme | |

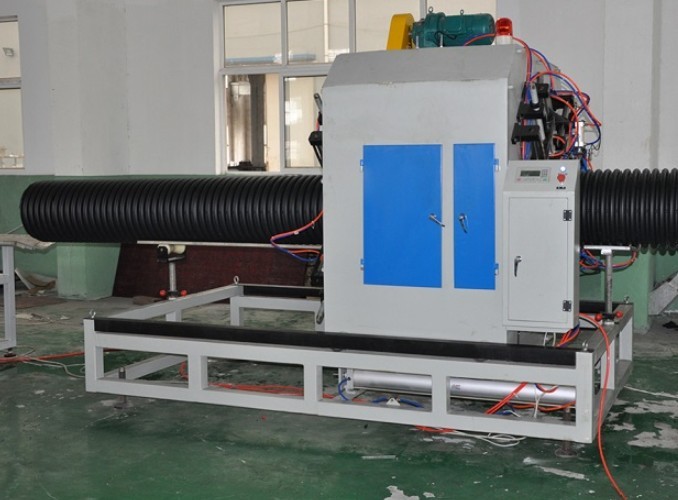

06 | Tagliatrice STG-500 | 1 insieme | |
07 | Scarico del sostegno SBXL-500 | 1 insieme | |
08 | SpA del sistema di controllo dello SpA SBG 500 | 1 insieme |
Qingdao HUASU Company sta seguendo molto attentamente lo sviluppo dell'industria di plastica del macchinario nell'intero mondo nell'ambito di uno spirito del deploitation e dell'innovazione. Generi differenti linee dell'estrusione di tubo del PVC, del PE (Ф16-Ф1200mm) vincere una reputazione molto buona sia in domestico che nei mercati esteri con la loro alta qualità ed efficienza di stupore. Come la società più in anticipo che con successo sviluppi ed adotti la struttura orizzontale con tipo a catena la linea di produzione ondulata doppia del tubo della trasmissione che può fare il diametro del tubo da Ф75 a Ф200, HUASU sempre per tenere la posizione principale in questo campo ed abbia guadagnato i risultati eccezionali molto buoni durante questi anni.
