la linea ondulata a parete semplice comune dell'estrusione del tubo 260kg/H ha ondulato il tubo che forma la macchina

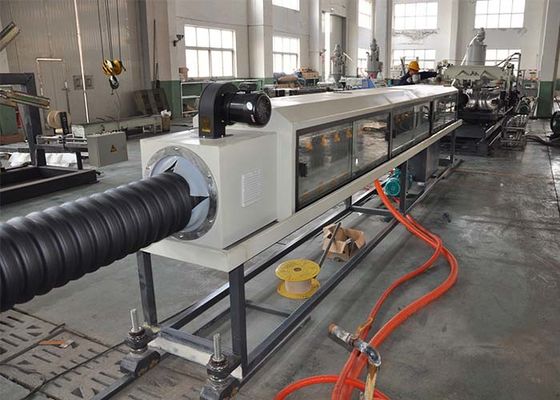

• Il tubo ondulato che forma la macchina ha chiuso la struttura e possiamo anche fornire la formazione di vuoto. Formando movimento della muffa avanti e indietro in un chiuso ed integralmente in un tunnel. La formazione del tunnel è progettazione del panino e raffreddare la muffa forcely raffreddando l'acqua. La striscia di modellatura è fatta dell'acciaio del carburo, in modo da è resistente alla corrosione.

  La macchina ondulata a parete semplice del tubo è stata sviluppata da Shandong Huasu. Adotta gli ingranaggi per eseguire i moduli ed i modelli in modo da realizzare il raffreddamento dell'acqua ed il raffreddamento a aria di circolazione dei prodotti, che assicura il modanatura ad alta velocità, anche l'ondulazione, la parete interna ed esterna liscia del tubo. Questi tubi ondulati sono utilizzati particolarmente nel tubo del condotto dei cavi.

  Il tubo ondulato a parete semplice è ampiamente usato nei campi di cavo automatico, i tubi dipassaggio elettrici, circuito della macchina utensile, tubi protettivi delle lampade e le lanterne fissano, tubi del condizionatore d'aria e della lavatrice, ecc.

• Linea di produzione lista

No.	Nome & modello		Quantità
01	Singolo estrusore a vite SJ90x30		1 insieme
02	Muffe	50mm muoiono blocchetto capo della muffa	7 insiemi
		63mm muoiono blocchetto capo della muffa
		75mm muoiono blocchetto capo della muffa
		90mm muoiono blocchetto capo della muffa
		110mm muoiono blocchetto capo della muffa
		160mm muoiono blocchetto capo della muffa
		200mm muoiono blocchetto capo della muffa
03	Formare-macchina SBCJ-200		1 insieme
04	Tagliatrice STG-200		1 insieme
05	Capovolgimento del sostegno		1 insieme
06	Sistema di controllo dello SpA		1 insieme



• Informazioni tecniche dettagliate

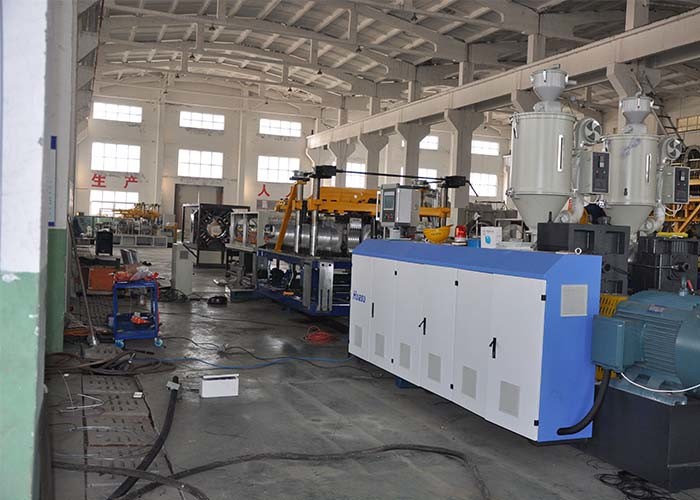

1,0 singolo estrusore a vite SJ 90x30

--Durezza della vite del barilotto della vite HV>740

--Durezza materiale 38CrMoAlA del barilotto HV>940

--Trattamento della nitrurazione

--Profondità della nitrurazione 0,4 del barilotto--0.7mm

--Profondità della nitrurazione 0.3-0.6mm della vite

--Diametro della vite 90mm

--L: ︰ 1 di D 30



Raffreddamento di Heating&

--Zone x 4.5kw di zona 5 del riscaldamento del barilotto

--Zone x 0.18kw di zona di raffreddamento 5 del barilotto

--Potere del barilotto che riscalda 23kw

Azionamento

--Motore a corrente alternata 150-1500 r.p.m 75kw

--Convertitore Fuji

--Azionamento dell'ingranaggio del contenitore di ruota

--Ingranaggio 20CrMnTi materiale

--Ingranaggio elicoidale ad ingranaggi

--Max. Output 260kg/h

1,1 sistema d'alimentazione

--Essiccatore automatico 1pcs

--Automatico-caricatore materiale 1pcs



2,0 muffe

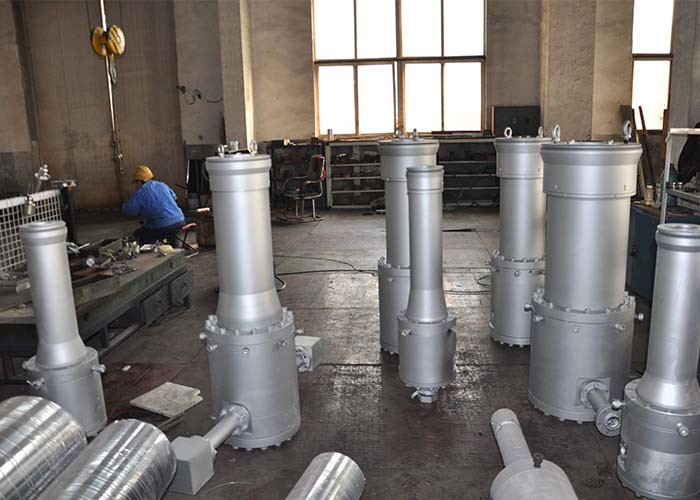

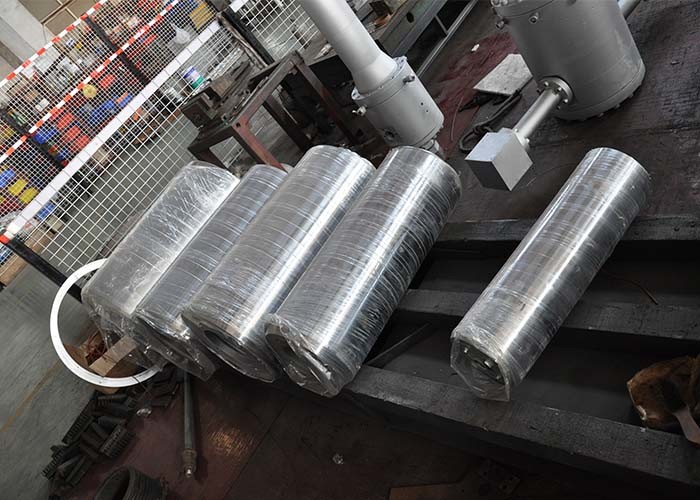

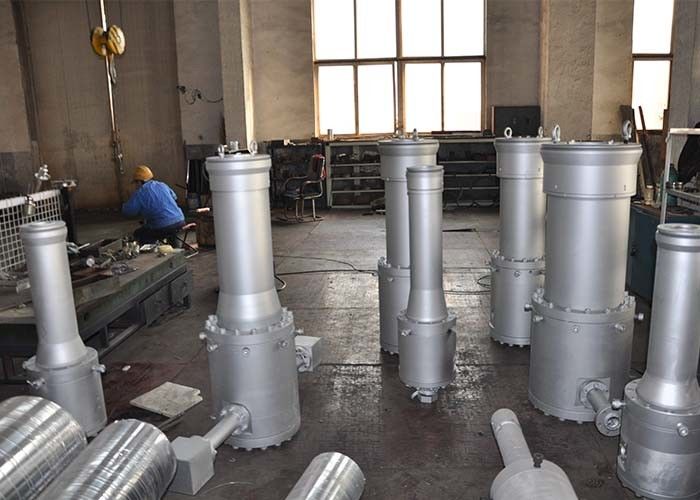

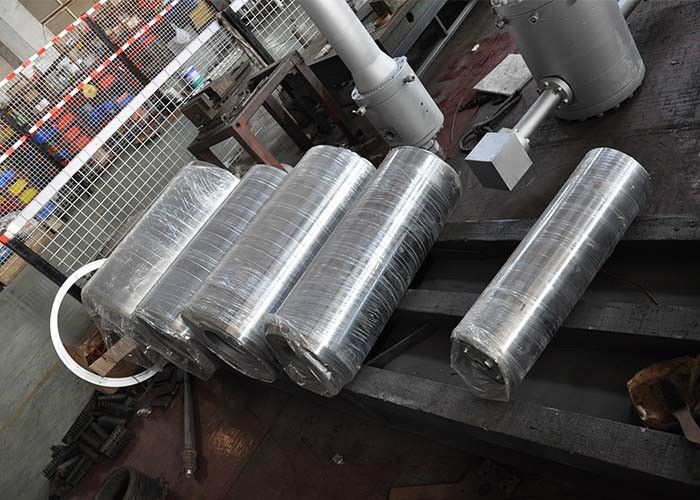

2,1 muore la testa

--Specificazione: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Muore la spirale della struttura

--Nitrurazione materiale del Cr 40 & estiguere

2,2 blocchetto della muffa

--Lega di alluminio materiale di alta qualità

--Quantità 35 paia

--Tipo di raffreddamento raffreddamento a aria

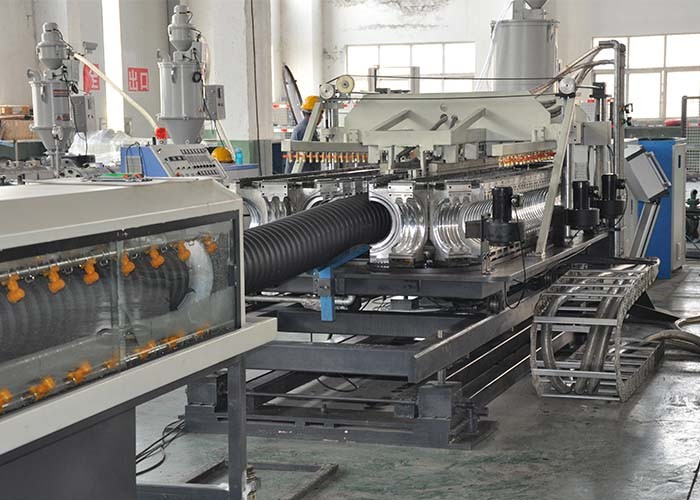

3,0 Formare-macchina SBCJ-200

--Lunghezza della Catena del modulo 4620 millimetri

--Quantità di paia del modulo 35 (muffa di alluminio)

--Invertitore 1pcs

--Motore di azionamento in fase alto & basso 3.7kw

--Raffreddamento a aria di raffreddamento di modo

--Pressione dei canali di raffreddamento 1.8MPa del modulo

--Altezza centrale (millimetro) 1050mm (regolabile)

--Modulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 millimetri

--Automatico-lubrificazione degli insiemi del sistema 1

--Temperatura 8-20℃ dell'acqua di raffreddamento

--Consumo di acqua massimo 1,5 cum/h

--Adeguamento orizzontale massimo ±50 millimetro

--Adeguamento di Max. Upright 100 millimetri

--Peso della macchina 3000kg



4,0 tagliatrice STG-200

--Identificazione Φ50-Φ200mm del diametro del tubo

--Pressione del morsetto «mezzo» dal cilindro

--Pressione pneumatica

--Tagliando alla lunghezza fissa: La formazione della macchina conta la lunghezza del tubo e dà l'ordine tagliente.



5,0 capovolgere sostegno

--Lunghezza 6000mm



6,0 sistema di controllo dello SpA

--Controllo della temperatura

--Contattore (Siemens)

--Menu inglese

--Interfaccia di macchina umana 10,4 1set (Siemens)

--Sistema 1set (Siemens) dello SpA della nuova generazione

--Touch screen, dialogo uomo macchina
