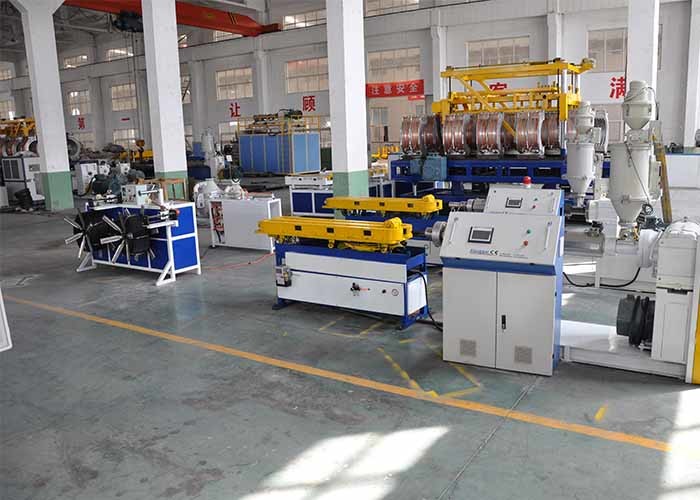

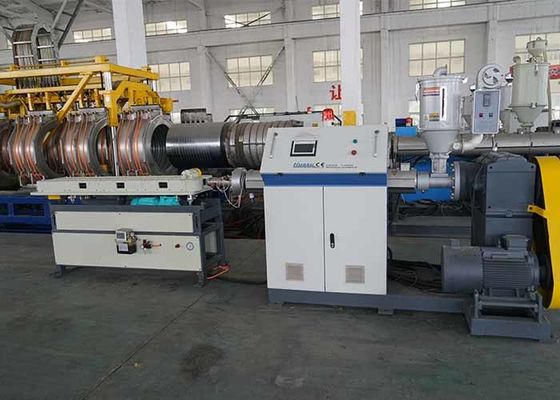

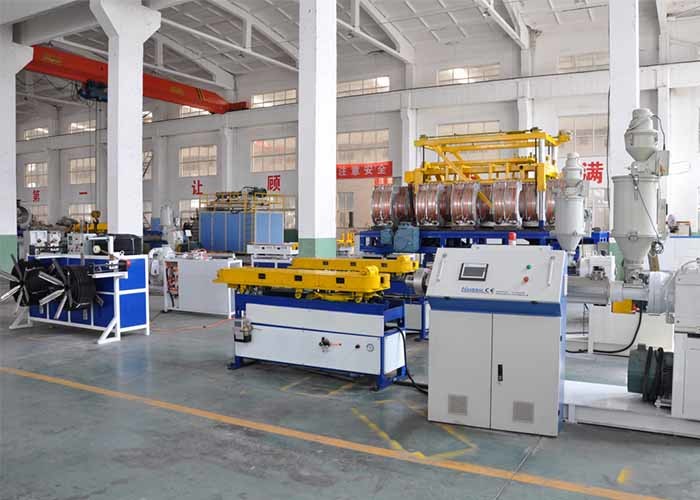

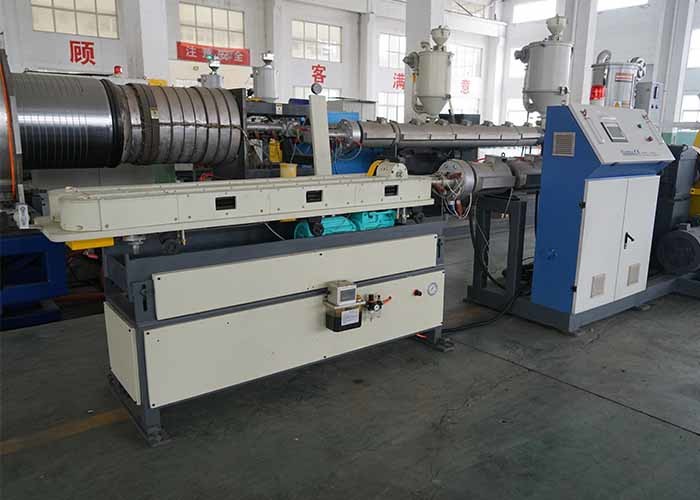

Linea ondulata a parete semplice del tubo del OD 23mm 22kw 80kg/H
Dettagli:
Luogo di origine: La CINA
Marca: SD HUASU
Certificazione: CE, ISO9001:2008, UL, QS, GMP
Numero di modello: SBG 63H
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Imballaggi particolari: imballaggio di serie
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 50 insiemi/mese
Contatto
Descrizione di prodotto dettagliata
Diametro del tubo: Identificazione 16-50 millimetri Espulsore: SJ 65/30
Uscita massima: 80kg/H Motore a corrente alternata: 22kw
Invertitore: ABB Sistema d'alimentazione: Automatico
potere totale: 25kw
Evidenziare:

80kg/H ha ondulato la linea del tubo

,

22kw ha ondulato la linea del tubo

,

Linea ondulata del tubo del OD 23mm

80kg/H ha prodotto la linea ondulata a parete semplice ad alta velocità motore del tubo di SBG-50 22kw

Generalità

  • Richiesta speciale dal cliente:
  • Specializzazione:
  • Prodotti:
    • Applicazione: Comportamento elettrico, drenaggio dell'acqua
    • Segmento di tubo: accordo dell'indagine del cliente
    • Materia prima raccomandata:
    • Convogli il grado di pressione e della lista:
NO. Diametro interno (millimetri) Diametro esterno (millimetri) Osservazione
1   16
2   23



Stato dell'ambiente



Posizione Officina
Alimentazione elettrica Nessun'area pericolosa, nessun'area di arresto di potere
Grado di umidità ≤95%
Temperatura 0-36℃



Stato del lavoro



Potere 380V/3phase/50HZ
Potere totale 25kw
Acqua di raffreddamento Riciclaggio dell'acqua. ≤20℃, ≥0.3Mpa, ~0.5T/h
Aria compressa 0.3m3/min, >0.5Mpa
Linea dimensione 6.5m/1.5m/1.5m



Prestazione tecnica principale



Espulsore Motore Max Output Nota
SJ55/30 22kw 80kg/h



1. La capacità di uscita varia con i materiali e gli stati dell'operazione.

2. Linea velocità: Secondo lo spessore, stander del tubo e stato di operazione.

3. Direzione di operazione: Da destra a sinistra.

4. Il colore della linea: Colore standard di HUASU.

5. Il resti la destra migliorare la specificazione della linea, se c'è in futuro qualunque cliente di modifica non sarà informato.



Configurazione di attrezzatura



No. Nome & modello Quantità
1,0 Singolo estrusore a vite SJ-55/30 1 insieme
2,0 Muffe muoiono la testa & il blocchetto della muffa (16mm, 23mm) 2 insiemi
3,0 Formazione della macchina 1 insieme
4,0 Bobinatrice 1 insieme
5,0 Sistema di controllo dello SpA 1 insieme



Informazioni tecniche dettagliate



1,0 espulsore SJ-55/30 della Unico vite

--Durezza della vite della vite HV>740

--Durezza del barilotto del barilotto HV>940

--Trattamento materiale della nitrurazione 38CrMoAlA

--Profondità della nitrurazione 0,5 del barilotto--0.7mm

--Profondità della nitrurazione 0.4-0.6mm della vite

--Diametro della vite 55mm

--L: 30:1 di D

Raffreddamento di Heating&

--Zona 3 zones×4kw del riscaldamento del barilotto

--Zona di raffreddamento 3 zones×0.06kw del barilotto

--Muore la zona di riscaldamento capa 2zones

Azionamento

--Trasmettitore 22kw

--Conversione di frequenza Hitachi, Giappone

--Superficie dura dell'ingranaggio del contenitore di ruota



2,0 muffe

2,1 muore la testa

--Specificazione φ16, φ23mm

--40Cr materiale

--Acciaio inossidabile di riscaldamento del ciclo

2,2 blocchetti della muffa

--Specificazione φ16, φ23mm

--Importo 70 paia

--Lunghezza totale del blocchetto della muffa 70×56.55 = 4071.6mm

--Tipo di raffreddamento raffreddamento ad acqua



3,0 formare macchina

--Modello che raffredda raffreddamento ad acqua basso

--Processo materiale del ghisa del modello

--Tipo di trasmissione trasmissione della pista

--Lunghezza di chiusura 1310mm della muffa

--La ruota elicoidale della scatola della decelerazione, la scatola 1 della decelerazione della ruota elicoidale ha messo

Insieme della scatola 1 di decelerazione della ruota di ingranaggio

--Max. Speed 21 m/min

--Conversione di frequenza del motore di trasmettitore 3kw

--Metro che conta tipo influenza



4,0 bobinatrice automatica

--Azionamento del motore del Toque

--Piatto d'avvolgimento inner220*outer600*width260mm

--Lunghezza massima 50m/r



5,0 sistema di controllo dello SpA

--Le parti elettriche usano Siemens

--SpA Siemens
