Luogo di origine: | La Cina |
Marca: | SD Huasu Brand |
Certificazione: | CE, ISO9001:2008, UL, QS, GMP |
Numero di modello: | DEVIAZIONE STANDARD HUASU |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | imballaggio di serie |
Tempi di consegna: | 30 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 50 insiemi/mese |
singolo estrusore a vite: | SJ30×25 | Muffe: | 1 insieme |
---|---|---|---|
Carro armato di raffreddamento ad acqua di calibratura di vuoto: | SGZL-63 | Serbatoio di acqua dello spruzzo: | SGPL-63 |
Macchina della trazione-fuori: | SDQ-63 | Tagliatrice: | SGQG-63 |
Evidenziare: | Linea infilata dell'estrusione del tubo dell'HDPE,linea dell'estrusione del tubo dell'HDPE di 20mm,linea dell'estrusione del tubo dell'HDPE 220kg/H |
Generalità
Diametro (millimetri) | 20 | 25 | 32 | 40 | 50 | 63 |
Grado di pressione |
Posizione | Officina |
Alimentazione elettrica | Nessun'area pericolosa, nessun'area di arresto di potere |
Grado di umidità | ≤95% |
Temperatura | 0-36℃ |
Potere | 380 V x 50 fase di hertz x 3 (secondo il requisito di cliente) |
Potere totale | 140kw, consumo di energia è circa 85kw |
Acqua di raffreddamento | Riciclaggio dell'acqua. ≤20℃, ≥0.3Mpa, ³ /h di ~15M |
Aria compressa | 0.3m3/min, >1.2Mpa |
Dimensione del profilo | 42m×2.2m×2.5m |
Espulsore | Motore | Max. Output | Nota |
SJ65/33 | 75kw | 220kg/h | Estrusione per il tubo |
SJ30/25 | 2.2kw | 10kg/h | Estrusione per il segno |
1. La capacità di uscita varia con i materiali e gli stati dell'operazione.
2. Linea velocità: Secondo lo spessore, norma del tubo e stato di operazione.
3. Direzione di operazione: Da destra a sinistra.
4. Il colore della linea: Colore standard di HUASU.
5. Il resti la destra migliorare la specificazione della linea, se c'è in futuro qualunque cliente di modifica non sarà informato.
Informazioni tecniche dettagliate
Nessun | Nome | Modello | Qty | Osservazione |
1,0 | Singolo estrusore a vite | SJ65×33 | 1 insieme | Estrusione per il tubo |
Singolo estrusore a vite | SJ30×25 | 1 insieme | Estrusione per il segno | |
2,0 | Muffe | 1 insieme | ||
3,0
|
Carro armato di raffreddamento ad acqua di calibratura di vuoto | SGZL-63 | 1 insieme | 3000mm |
Carro armato di raffreddamento ad acqua di calibratura di vuoto | SGZL-63 | 1 insieme | 6000mm | |
4,0 | Serbatoio di acqua dello spruzzo | SGPL-63 | 2 insiemi | |
5,0 | Macchina della trazione-fuori | SDQ-63 | 1 insieme | |
6,0 | Tagliatrice | SGQG-63 | 1 insieme | |
7,0 | Sostegno di capovolgimento | 1 insieme | ||
8,0 | Sistema di controllo | 1 insieme |
1,1 singolo estrusore a vite SJ30×25
--Durezza della vite della vite HV>740
--Durezza del barilotto del barilotto HV>940
--38CrMoALA materiale, trattamento della nitrurazione
--Profondità 0.5~0.7mm della nitrurazione del barilotto
--Profondità 0.4~0.6mm della nitrurazione della vite
--Barilotto scanalato con l'alimentazione forzata raffreddata ad acqua
--Diametro 30mm della vite
--L: 25:1 di D
Riscaldamento & raffreddarsi
--× 1kw di zone di zona 3 del riscaldamento del barilotto
--Potere 3kw del barilotto
Azionamento
--Motore a corrente alternata 2.2kw
--Riduttore cicloidale planetario del riduttore
--Saltatore materiale di acciaio inossidabile del saltatore
2,0 muffe
--Specificazione Φ20-63mm
--Progettazione spaccata della struttura di spirale della struttura
--Pezzo fucinato del Cr 40 e trattamento materiali di tempera
--Anello di riscaldamento di acciaio inossidabile di metodo di riscaldamento
--Potere calorifico 12kw
2,1 muore/nucleo/manica d'incollatura
--Manica dell'incollatura del film dell'acqua
--Rame materiale
--Specificazione Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

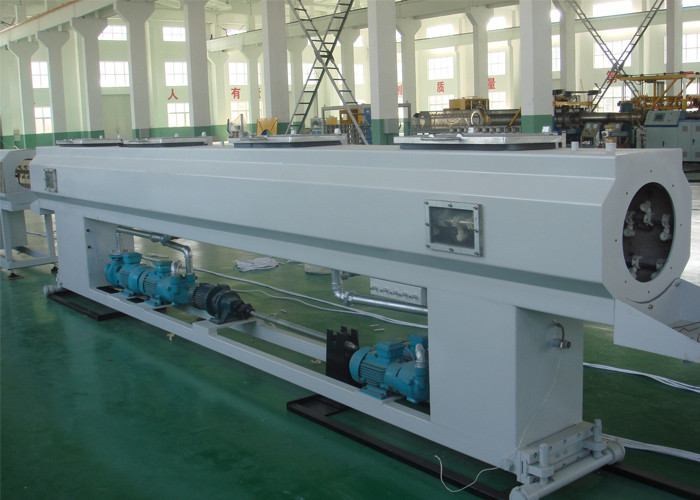

3,0 raffreddamento ad acqua di calibratura di vuoto SGZL-63
--Gamma applicabile Φ20-63mm del tubo
--Pittura di spruzzo materiale del piatto di acciaio inossidabile del Governo
--Lunghezza 3000mm dell'alloggiamento di aspirazione
--Pulsometro 3KW
--Pompa idraulica 2.2KW
--Vuoto massimo -0.06MPa
--Filtro da acciaio inossidabile
--Spruzzi l'acciaio inossidabile dei pc del tubo 4
--ABS dell'ugello
--Sistema di controllo automatico del livello dell'acqua e di temperatura dell'acqua
--Tipo d'attaccatura del gruppo di regolazione elettrico
--Gabinetto regolabile tridimensionale
--Muoversi in avanti e motore a rovescio 0.75KW
--Altezza, controllo manuale orizzontale
--Parte anteriore e distanza posteriore del movimento della scatola 900mm
--Distanza destra e sinistra di adeguamento della scatola ±50mm
--Su e giù la distanza di adeguamento della scatola ±50mm
--Tubo d'acciaio del quadrato al suolo della ferrovia con pittura
3,1 raffreddamento ad acqua di calibratura di vuoto SGZL-63
--Gamma applicabile Φ20-63mm del tubo
--Pittura di spruzzo materiale del piatto di acciaio inossidabile del Governo
--Lunghezza 6000mm dell'alloggiamento di aspirazione
--Pulsometro 4KW
--Pompa idraulica 4KW
--Vuoto massimo -0.06MPa
--Filtro da acciaio inossidabile
--Spruzzi l'acciaio inossidabile dei pc del tubo 4
--ABS dell'ugello
--Sistema di controllo automatico del livello dell'acqua e di temperatura dell'acqua
--Tipo d'attaccatura del gruppo di regolazione elettrico
--L'altezza del gabinetto può essere regolato da sinistra a destra
--Su e giù la distanza di adeguamento della scatola ±50mm
4,0 serbatoio di acqua SGPL-63 dello spruzzo
--Acciaio inossidabile del corpo del carro armato
--Pompa idraulica 4KW
--Lunghezza 6000mm
--Tubo di spruzzatura 4 pezzi dell'acciaio inossidabile
--ABS dell'ugello
--Altezza regolabile
--Su e giù la distanza di adeguamento della scatola ±50mm

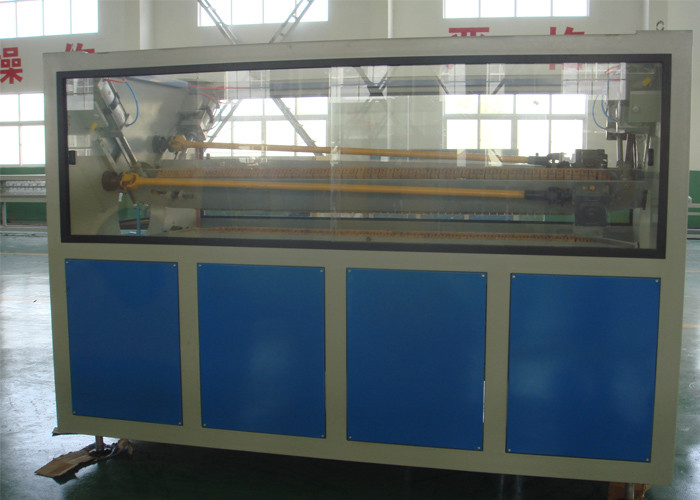

5,0 macchina SDQ-63 della trazione-fuori
--Tipo Due pedrails
--Blocchetto di gomma a forma di V elastico molle del materiale di gomma del blocco
--Premendo la forma del tubo pneumatica
--Pressione della lunghezza del tubo 2200mm
--Potere del motore di azionamento regolamento di velocità di conversione di frequenza 3kw
--Trasporto-fuori della tensione (massima). 3KN
--Trasporto della velocità 3-30m/min

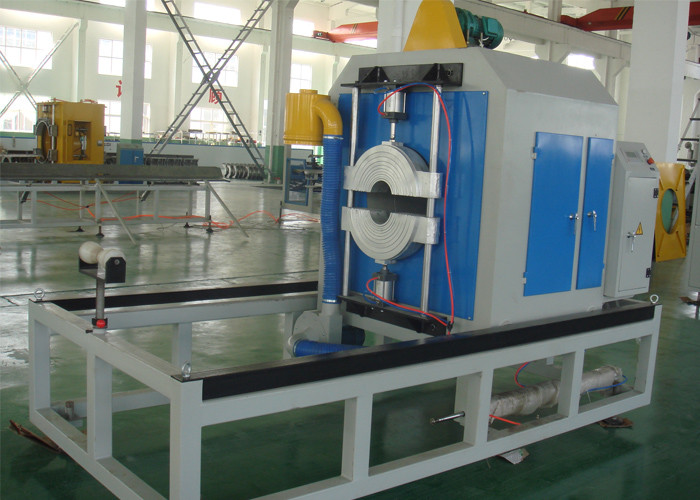

6,0 tagliatrice SGQG-63
--Gamma Φ20~Φ63mm di applicazione
--Pressione del metodo Pressione pneumatica
--Lama materiale della lega della lama
--Taglio del taglio circolare della forma
--Velocità lineare di lavoro 0.3-5 M/min
--Efficace lunghezza di colpo 1500mm
--Potere 1.1kw del motore di rivoluzione
7,0 sostegno STF-6000 di capovolgimento
--Scarico del segmento di tubo 6000mm
--Materiale della falda lucidatura di acciaio inossidabile
--Controllo pneumatico, capovolgimento automatico con la lunghezza fissa
8,0 sistema di controllo
--controllo della temperatura Omron
--Invertitore ABB
--Contattore Siemens
