Luogo di origine: | La Cina |
Marca: | SD Huasu Brand |
Certificazione: | CE, ISO9001:2008, UL, QS, GMP |
Numero di modello: | Linea ondulata a parete semplice dell'estrusione del tubo del PE |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | imballaggio di serie |
Tempi di consegna: | 30 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 50 insiemi/mese |
Muffe: | Muore la testa, i blocchetti della muffa, manica dell'acqua | Espulsore: | SJ 90/33 |
---|---|---|---|
L/D: | 33/1 | Riscaldamento del barilotto: | 5 zone x 4.5kw |
Raffreddamento del barilotto: | 5 zone x 0.18kw | Motore: | 150-1500 r.p.m 75kw |
Evidenziare: | linea dell'estrusione del tubo di protezione del cavo di 200mm,Linea ondulata dell'estrusione del tubo,Linea dell'estrusione del tubo del PE dello SpA |

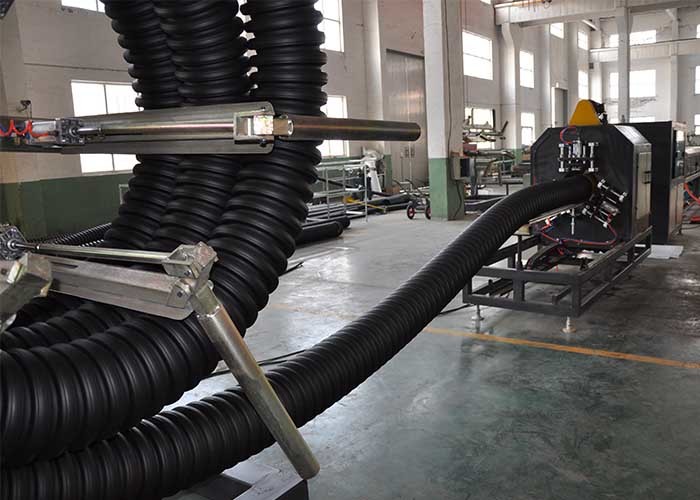

Linea ondulata 50mm-200mm dell'estrusione del tubo di protezione del cavo con l'espulsore SJ90/33
Linea di produzione lista
No. | Nome & modello | Quantità | |
01 | Singolo estrusore a vite SJ90x30 | 1 insieme | |
02 | Muffe | 50mm muoiono blocchetto capo della muffa | 7 insiemi |
63mm muoiono blocchetto capo della muffa | |||
75mm muoiono blocchetto capo della muffa | |||
90mm muoiono blocchetto capo della muffa | |||
110mm muoiono blocchetto capo della muffa | |||
160mm muoiono blocchetto capo della muffa | |||
200mm muoiono blocchetto capo della muffa | |||
03 | Formare-macchina SBCJ-200 | 1 insieme | |
04 | Tagliatrice STG-200 | 1 insieme | |
05 | Capovolgimento del sostegno | 1 insieme | |
06 | Sistema di controllo dello SpA | 1 insieme |
Informazioni tecniche dettagliate
1,0 singolo estrusore a vite SJ 90x30
--Durezza della vite del barilotto della vite HV>740
--Durezza materiale 38CrMoAlA del barilotto HV>940
--Trattamento della nitrurazione
--Profondità della nitrurazione 0,4 del barilotto--0.7mm
--Profondità della nitrurazione 0.3-0.6mm della vite
--Diametro della vite 90mm
--L: ︰ 1 di D 30
Raffreddamento di Heating&
--Zone x 4.5kw di zona 5 del riscaldamento del barilotto
--Zone x 0.18kw di zona di raffreddamento 5 del barilotto
--Potere del barilotto che riscalda 23kw
Azionamento
--Motore a corrente alternata 150-1500 r.p.m 75kw
--Convertitore Fuji
--Azionamento dell'ingranaggio del contenitore di ruota
--Ingranaggio 20CrMnTi materiale
--Ingranaggio elicoidale ad ingranaggi
--Max. Output 260kg/h
1,1 sistema d'alimentazione
--Essiccatore automatico 1pcs
--Automatico-caricatore materiale 1pcs
2,0 muffe
2,1 muore la testa
--Specificazione: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Muore la spirale della struttura
--Nitrurazione materiale del Cr 40 & estiguere
2,2 blocchetto della muffa
--Lega di alluminio materiale di alta qualità
--Quantità 35 paia
--Tipo di raffreddamento raffreddamento a aria

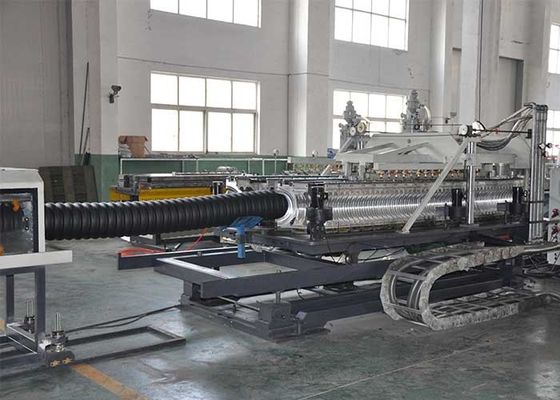

3,0 Formare-macchina SBCJ-200
--Lunghezza della Catena del modulo 4620 millimetri
--Quantità di paia del modulo 35 (muffa di alluminio)
--Invertitore 1pcs
--Motore di azionamento in fase alto & basso 3.7kw
--Raffreddamento a aria di raffreddamento di modo
--Pressione dei canali di raffreddamento 1.8MPa del modulo
--Altezza centrale (millimetro) 1050mm (regolabile)
--Modulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 millimetri
--Automatico-lubrificazione degli insiemi del sistema 1
--Temperatura 8-20℃ dell'acqua di raffreddamento
--Consumo di acqua massimo 1,5 cum/h
--Adeguamento orizzontale ±50 millimetro di massimo
--Adeguamento di Max. Upright 100 millimetri
--Peso della macchina 3000kg
4,0 tagliatrice STG-200
--Identificazione Φ50-Φ200mm del diametro del tubo
--Pressione del morsetto «mezzo» dal cilindro
--Pressione pneumatica
--Tagliando alla lunghezza fissa: La formazione della macchina conta la lunghezza del tubo e dà l'ordine tagliente.

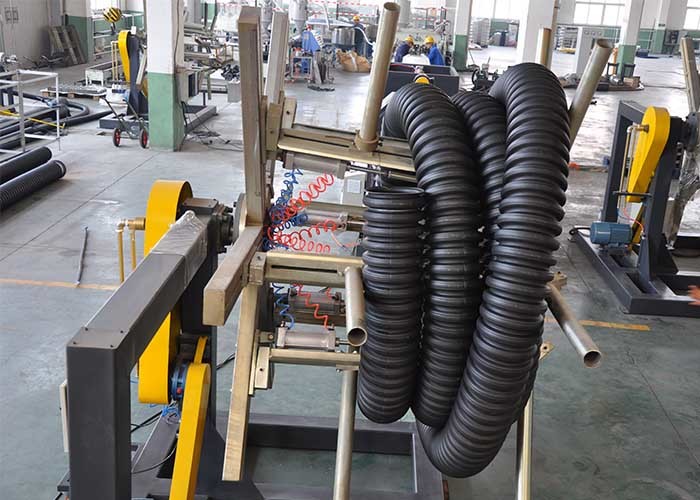

5,0 capovolgere sostegno
--Lunghezza 6000mm
6,0 sistema di controllo dello SpA
--Controllo della temperatura
--Contattore (Siemens)
--Menu inglese
--Interfaccia di macchina umana 10,4 1set (Siemens)
--Sistema 1set (Siemens) dello SpA della nuova generazione
--Touch screen, dialogo uomo macchina
