Linea su misura sistema di raffreddamento dell'estrusione del tubo del PVC di DWC del riscaldamento

Linea su misura riscaldamento & sistema di raffreddamento dell'estrusione del tubo del PVC di DWC

Parametro tecnico

-- Durezza della vite della vite HV>740

-- Durezza del barilotto del barilotto HV>940

-- 38CrMoALA materiale, trattamento della nitrurazione

-- Profondità 0.4~0.7mm della nitrurazione del barilotto

-- Profondità 0.3~0.6mm della nitrurazione della vite

-- Diametro 120mm della vite

-- L: 33:1 di D

• Informazioni tecniche dettagliate delle linee ondulate doppie dell'estrusione del tubo

1,0 singolo estrusore a vite SJ-120/33 (3 insiemi)

Struttura della vite: Tipo a spirale vite della barriera con la sezione di miscelazione, che notevolmente migliora la qualità e l'uscita di plastificazione; particolarmente adatto ad estrusione di alto-efficienza dei materiali quale PEPP ed ha una vasta gamma di adattabilità materiale;

Struttura del barilotto: La progettazione di scanalatura segmentata e asimmetrica del barilotto, l'entrata dell'alimentazione ha un sistema di raffreddamento ad acqua con controllo automatico della temperatura, che notevolmente migliora l'efficienza di trasporto della sezione d'alimentazione;

Cambio: Il cambio adotta una struttura verticale, il metodo di raffreddamento è raffreddamento ad olio di circolazione forzato, con un sistema di raffreddamento ad acqua di circolazione. Alta coppia di torsione, a basso rumore, ingranaggio di superficie del duro dente, processo stridente dell'ingranaggio, cuscinetto spinto resistente;

Alimentatore automatico, essiccatore: Progettazione induttiva dell'alimentatore automatico, con la funzione materiale dell'allarme della scarsità. L'essiccatore adotta una progettazione integrata di essiccazione e memoria, controllo automatico della temperatura e visualizzazione intelligente con tutto il rivestimento di acciaio inossidabile;

Controllo della temperatura: Sistema di controllo importato dello SpA, controllo della temperatura doppio di parametro di PID, accuratezza ±1℃ del controllo della temperatura;

Riscaldamento & raffreddarsi

-- × 5kw di zone di zona 7 del riscaldamento del barilotto

-- Barilotto che raffredda 7zones×0.37kw

-- Potere calorifico 37.59kw del barilotto

Azionamento

-- Motore a corrente alternata 250kw

-- Invertitore ABB

-- Ingranaggio 20CrMnTi materiale,

-- Max. Out ha messo 850kg/h

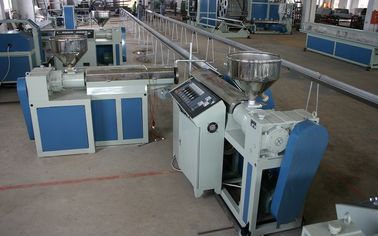

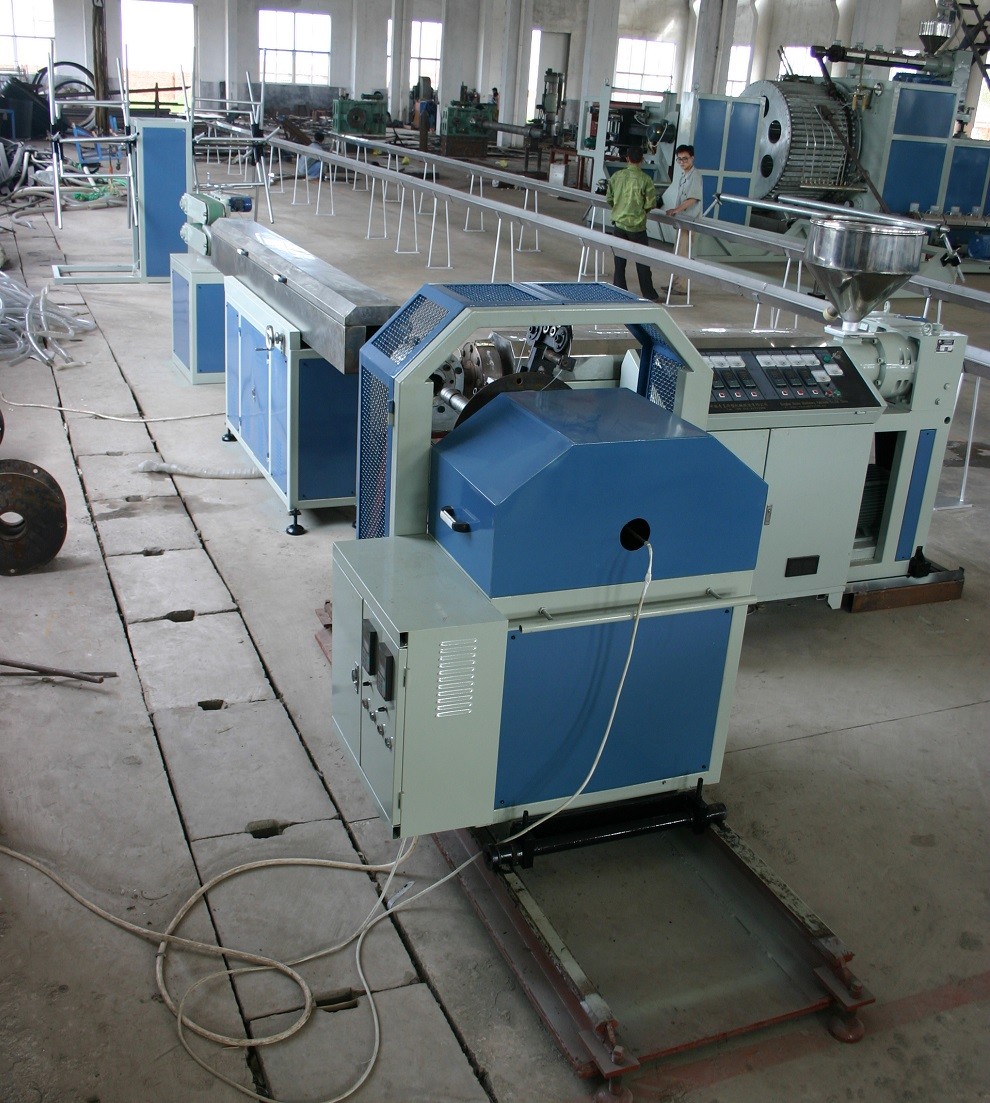

Foto delle linee ondulate doppie dell'estrusione del tubo
